英銳恩推出了高集成度總線式煙感芯片EN8F17OP，該Soc芯片具有外圍器件少、高效、穩定、低功耗等特點?？偩€式煙感器是預防火災的一種重要裝置，可在火災初期及時發現火情，進行聲光報警或其他聯動操作，從而減少人員、財產等損失。

一、EN8F17OP煙感芯片特點

EN8F17OP是一款集成雙路LDO、雙紅外發射驅動電路、雙紅外信號接收放大電路，以及整流橋電路的專用SOC集成芯片，數字電路部分采用低功耗RISC架構設計，可廣泛應用于總線類煙感，溫煙檢測類產品。

二、EN8F17OP煙感芯片功能特性

（1）集成煙霧檢測電路與整流橋
·兩組高精度運放，集成偏置電路；
·兩路大電流輸出控制；
·支持雙發一收，雙發雙收設計；
·集成整流橋電路。

（2）集成總線收發碼電路
·總線自跟隨設計；
·回碼電流可調節；
·耐高壓LDO設計。

（3）功耗RISC架構
·成熟芯片架構，便于開發及移植；
·低頻2M設計，滿足低功耗工作需求；
·采用通用編譯器，開發界面友好。

EN8F17OP煙感芯片內部集成兩路LDO分別輸出5V與3.3V，其中5V用于紅藍光LED輸出驅動，3.3V用于數字電路供電。雙紅外發射驅動電路的電流最大可調節至300mA以上，可直接驅動紅外發射管，減少外圍電路元件。

EN8F17OP集成的雙紅外信號接收放大電路，可級聯或單獨使用。級聯可實現高增益、復雜信號處理，優化帶寬分配，單獨使用支持多任務并行處理、獨立參數配置，減少干擾。即節省了外部元件，降低延遲，又提高了可靠性及靈活功耗管理。

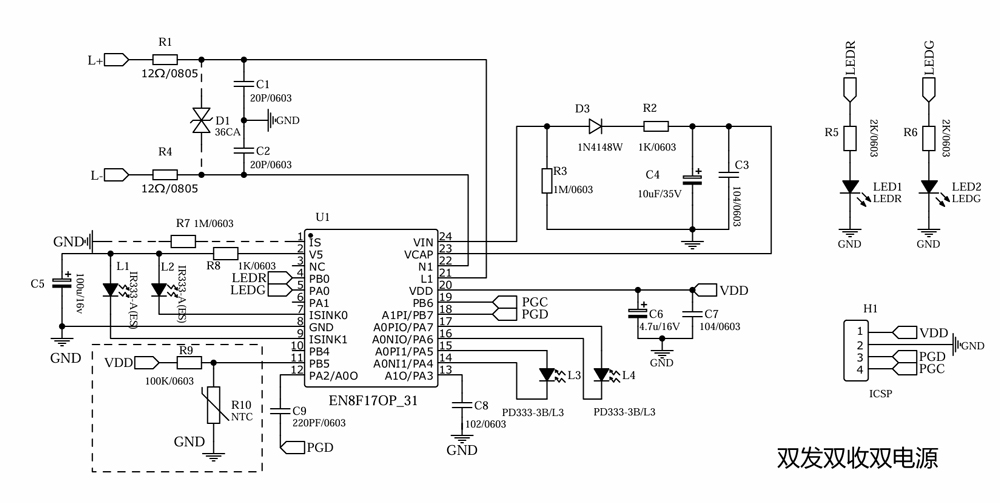

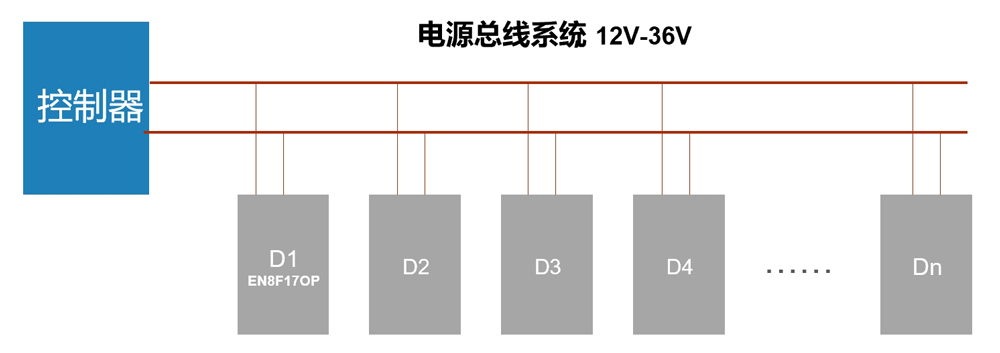

三、應用與參考電路
