比較器是是一種常見的電子電路，比如高速比較器，它指的是比較器的處理速度，高速比較速度可以達到納秒級。比較器的作用是用來比較被施加給它的兩個輸入端數據，輸出則為二進制信號數據。請注意，比較器屬于IC的非線性應用。

運算放大器由兩個輸入端子組成，因此基于運算放大器的比較器將比較兩個輸入端子，并將比較結果作為輸出。本章討論基于運算放大器的比較器。

那么，比較器的有多少種類型？

比較器有兩種類型：反相和同相，本節詳細討論這兩種類型。

一、反相比較器

反相比較器是針對其參考電壓被施加到運算放大器基于比較器的非反相端子和所述輸入電壓施加到其反相終端。該比較器稱為反相比較器，因為必須比較的輸入電壓被施加到運算放大器的反相端。

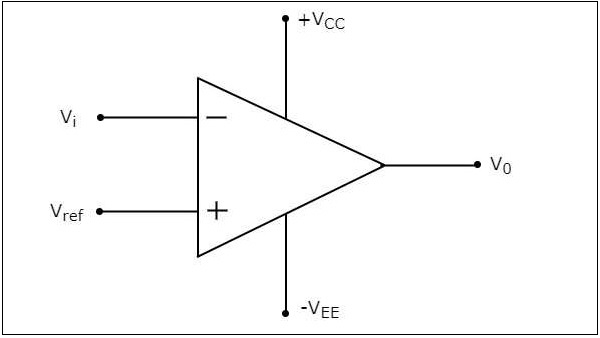

下圖為反相比較器的電路圖：

反相比較器的操作非常簡單，它產生兩個值之一，+Vsat和-Vsat根據其輸入電壓值在輸出端Vi和參考電壓Vref。

反相比較器的輸出值為-Vsat，為此輸入Vi電壓大于參考電壓Vref。
反相比較器的輸出值為+Vsat，為此輸入Vi小于參考電壓 Vref。

例如：

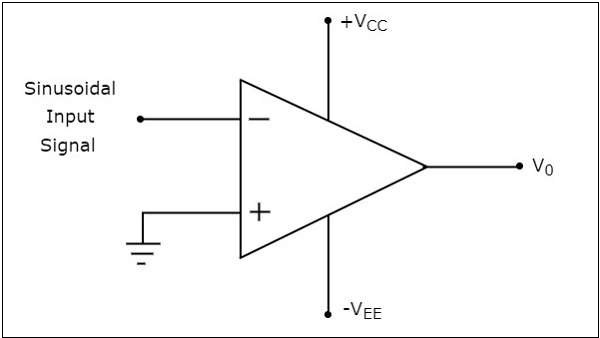

當正弦輸入信號和零伏參考電壓分別施加到其反相端子和同相端子時，我們可以繪制出反相比較器的輸出波形。

反相比較器的操作：

在正弦輸入信號的正半周期內，運算放大器反相端上的電壓大于零伏。因此，反相比較器的輸出值將等于?Vsat在正弦輸入信號的正半周期內。

類似地，在正弦輸入信號的負半周期內，運算放大器反相端上的電壓小于零伏。因此，反相比較器的輸出值將等于+Vsat在正弦輸入信號的負半周期內。

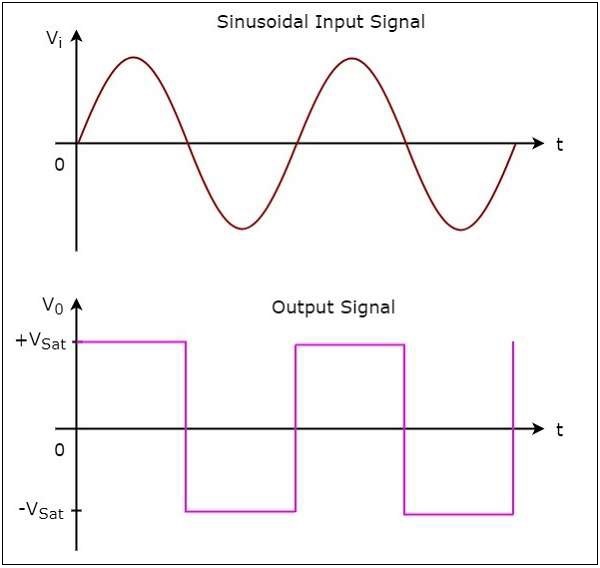

下圖為參考電壓為零伏時反相比較器的輸入和輸出波形：

在上圖中，我們可以觀察到輸出從-Vsat至+Vsat或來自+Vsat至-Vsat每當正弦輸入信號越過零伏。換句話說，當輸入越過零伏時，輸出會改變其值。因此，上述電路也稱為反相過零檢測器。

二、同相比較器

同相比較器是基于運算放大器的比較器，其參考電壓施加到其反相端子，輸入電壓施加到其同相端子。該基于運算放大器的比較器稱為同相比較器，因為必須將要比較的輸入電壓施加到運算放大器的同相端子。

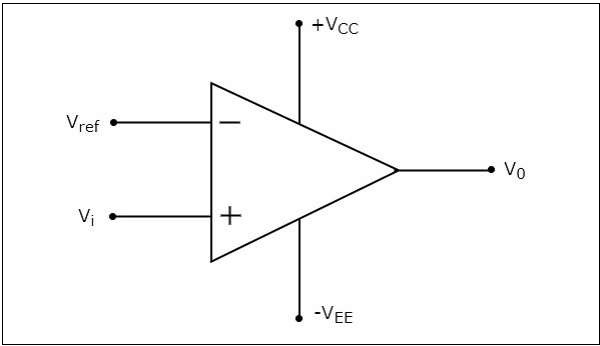

下圖為同相比較器的電路圖：

同相比較器的操作非常簡單。它根據輸入電壓Vt和參考電壓+Vref的值在輸出端生成+Vsat和-Vsat兩個值之一。     同相比較器的輸出值為+Vsat，其輸入電壓Vi大于參考電壓+Vref。同相比較器的輸出值為-Vsat ，其輸入電壓Vi小于參考電壓+Vref。

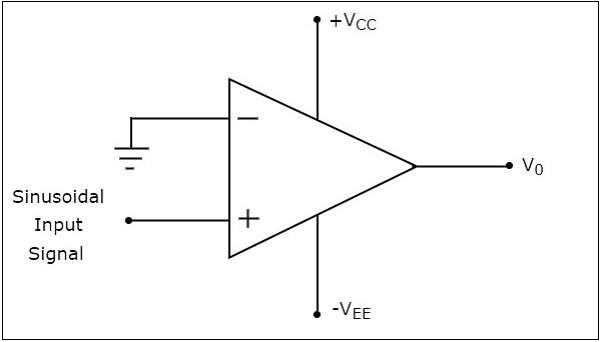

舉個例子：我們先畫出同相比較器的輸出波形，當正弦輸入信號和零伏的參考電壓分別施加到運算放大器的同相和反相端子時。

上面的反相比較器的操作：

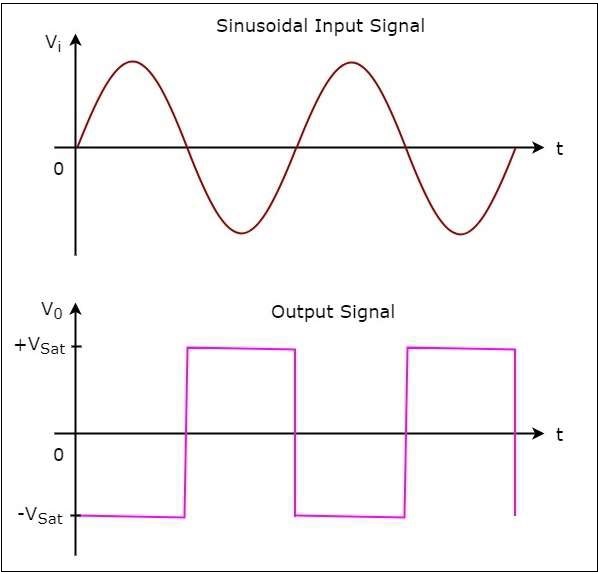

在正弦輸入信號的正半周期內，運算放大器反相端上的電壓大于零伏。因此，反相比較器的輸出值將等于-Vsat 在正弦輸入信號的正半周期內。 類似地，在正弦輸入信號的負半周期內，運算放大器反相端上的電壓小于零伏。因此，反相比較器的輸出值將等于+Vsat在正弦輸入信號的負半周期內。下圖顯示了參考電壓為零伏時反相比較器的輸入和輸出波形。

從上圖可以看出，只要正弦輸入信號越過零伏，輸出就會從+Vsat過渡到-Vsat，或者從-Vsat過渡到+Vsat。這意味著，當輸入穿越零伏時，輸出會更改其值。因此，上述電路也稱為同相過零檢測器。
