我們知道，運算放大器是一種功率放大器。但是，運算放大器也可以執行求和運算。在本文中，英銳恩單片機開發工程師分享了一個運算放大器電路，它可以合并多個輸入信號，并產生單個輸出作為輸入信號的加權總和。

什么是求和放大器？求和放大器也是一種運算放大器電路，可以將多個輸入信號組合到單個輸出中，該單個輸出是所施加輸入的加權和。

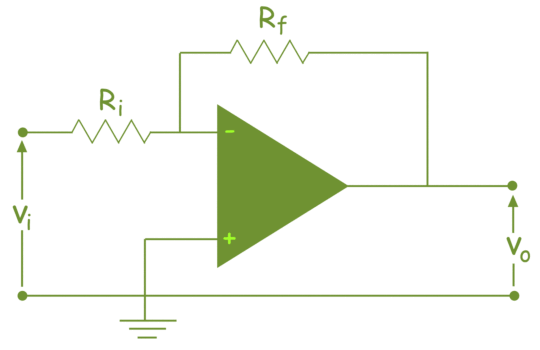

什么是求和放大器？求和放大器是的一個變型反相放大器。在反相放大器中，只有一個電壓信號施加到反相輸入，如下所示：

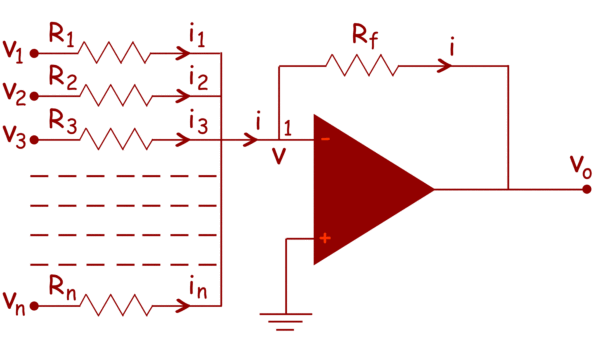

如果我們將多個輸入端子并聯連接到現有的輸入端子，則可以很容易地將此簡單的反相放大器修改為求和放大器，如下所示：

在此，n個輸入端子并聯連接。此處，在電路中，運算放大器的非反相端子接地，因此該端子的電位為零。由于運算放大器被認為是理想的運算放大器，因此反相端子的電位也為零。

因此，節點1的電位也為零。從電路中還可以清楚地看出，電流i是輸入端子電流的總和。

因此，我們可以得出：

現在，在理想運算放大器的情況下，反相和同相端子的電流為零。因此，根據基爾霍夫電流定律，整個輸入電流都通過電阻Rf的反饋路徑。也就是說：

從等式和，我們得到：

這表明輸出電壓V0是輸入電壓數量的加權和。

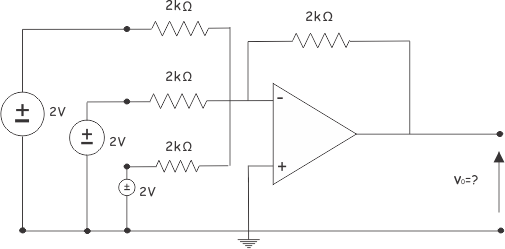

這里，我們舉個加法器示例。我們先計算出三個求和器放大器的輸出電壓，電路如下圖所示：

在這里，根據求和放大器的等式，我們可以得出：
