在為電子產品開發方案的過程，經常會使用到不同種類的PCB，英銳恩單片機開發工程師表示，如果應用需要從惡劣的環境（例如外部空間）到堅固的結構，再到用于可穿戴電子設備的PCB的極高靈活性，則用于PCB的材料至關重要。高頻信號和電路的設計尤其復雜。因此，在高速電路設計中，PCB材料的選擇更為關鍵。通常需要高性能PCB的電子產品包括：路由器、服務器、功率放大器、收發器模塊和任何高速數據通道（例如PCIe）。

PCB上電路中的信號類型也可能極大地有益于電路的操作，這不僅取決于電路的設計方式，還取決于PCB的構造方式。選擇PCB時，還有許多其他選擇會影響電路的運行和性能，包括粗糙或光滑的銅走線、介電常數，可能需要抵抗特定環境（例如濕度，集膚效應，PCB能力）的材料。承受物理壓力以及影響尺寸和成本的PCB層數。其他PCB考慮因素可能是生產的簡易性、尺寸和系統集成要求。

英銳恩單片機開發工程師認為，改善PCB材料將直接影響電子設備的性能，因此，應針對使用目標選擇合適的材料。例如，衛星的PCB需要堅固、抗輻射，并由可減少潛在問題的材料制成。

應用場景會影響所需的PCB類型，例如：在單片機開發過程中，焊接單片機（MCU）的PCB板就比較適合剛性PCB，因為在插入或拔下連接器和跨接線時，單片機開發板經常會受到機械應力和振動的影響，而剛性PCB可以承受多個插入和拔出連接。柔性PCB也具有不同的好處，例如貼片或其他一次性或可穿戴設備。

英銳恩單片機開發工程師表示，在其他應用中，產品的尺寸和價值與產品是否可靠以及是否提供出色的用戶體驗無關緊要。如果產品本身堅固到足以承受意外跌落或震動，則可以增強用戶體驗。例如，電視遙控器經常掉落，但是用于這種類型應用的理想PCB材料可以結合在一起并且不會散開。同樣，其他數字電子產品（例如微波爐）也經常使用，并且經常被多個用戶使用。然而，這些堅固的設備在較長的使用壽命內仍能有效發揮作用。在數百萬次按下開關后，按鈕可能會失靈。PCB可能會因溫度過高而發生故障。總體而言，仔細選擇PCB材料可以避免缺陷，可以使電子產品更堅固。

一、PCB一般都有幾層？

（1）單面PCB

單面PCB僅在一側印刷有導電層。英銳恩單片機開發工程師解釋，單面PCB是最常見的PCB類型，自1950年代以來一直在使用。單面PCB既易于使用又價格便宜，因此仍用于商業和學術項目。單面PCB通常仍用于電源、LED照明、自動售貨機和工業繼電器中。

（2）雙面PCB

雙面PCB為電路開發提供了更加增強的平臺。頂層和底層均用于路由信號，從而減小了電路板的整體尺寸。減小電路板尺寸可以降低產品成本，尤其是在PCB需要外殼的情況下。PCB的層通過通孔連接。通孔是從PCB的頂側到底側電連接節點（例如焊盤）的孔。英銳恩單片機開發工程師介紹，現在雙面PCB被認為是應用最廣泛的PCB類型，例如：消費類電子產品、工業控制等等，它們通常使用雙面PCB。

（3）多層PCB

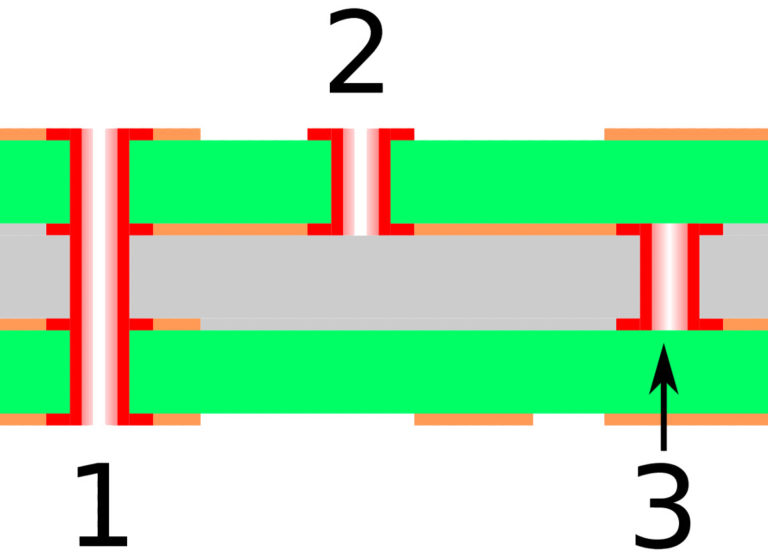

多層PCB包含三組或更多組導電層和介電層。PCB的導電層被電介質層隔開?？梢允褂猛谆ミB各層。多層PCB可以在有限的區域內容納大量的走線網絡，從而可以降低成本和最終產品的整體尺寸。多層PCB用于計算機、GPS技術、原子加速器、光纖接收器、空間探測設備和許多其他產品。

二、不同類型的PCB材料及其用途

（1）鋁制PCB

鋁制PCB的核心材料由鋁組成，鋁可實現PCB的高水平散熱。隨著電路有效冷卻，整體性能和耐用性產品得到增強。由于鋁是可回收的，所以鋁PCB是環保的。與總重量相比，機械強度也很出色。鋁制PCB既有利于大功率電路又適用于熱敏電路。

（2）柔性PCB

顧名思義，柔性PCB是柔性的，可以折疊或彎曲到一定程度。它們由塑料材料制成，例如聚酰亞胺，可增加PCB的彈性。柔性PCB建立電路，同時有效應對機械挑戰。它們被廣泛用于醫療，軍事和工業應用。

（3）剛性PCB

剛性PCB是最常用的PCB類型。它們比其他類型的PCB便宜。與柔性PCB不同，剛性PCB不靈活，并且其形狀無法更改。計算機主板是剛性PCB的典型示例。

（4）剛性-柔性PCB

剛性-柔性PCB是剛性和柔性PCB的組合。這種結合可以開發具有機械挑戰性的設計。剛撓式PCB可以替代剛性PCB，連接器和電纜的舊的，更傳統的組合。由于減少了機械連接，因此提高了電觸點的整體效率，并且柔性部件保護電路免受機械危害。剛柔性PCB用于軍事、航空航天、醫療、電信、汽車和工業應用。

以上就是英銳恩單片機開發工程師分享的單片機開發基礎知識，如何選擇合適的PCB。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
