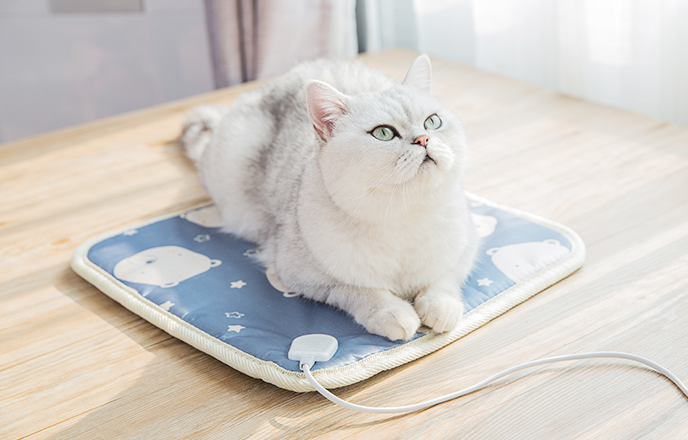

家中的寵物們在冬天時需要使用寵物電熱墊，尤其是出生不久的寵物幼崽。但是市面多為普通寵物電熱毯，為此英銳恩推出了一款智能溫控寵物電熱毯方案?？捎糜趯櫸镓垺櫸锕返龋瑢櫸镫姛崽洪L時間工作自動降低溫度，帶自動保護功能。

一、寵物電熱毯方案原理

寵物電熱毯是一種使用雙螺旋型發熱線的電發熱設備，發熱線自帶溫度NTC感應層，可檢測毯面溫度，局部過熱自動斷電，溫控精準。值得注意的是，寵物電熱毯在使用過程中不能折疊，發熱線折疊會產生較高的電阻，可能導致短路。

二、寵物電熱毯方案介紹

（1）接上AC電源：發出一次BB的聲音，LED無任何變化。
（2）按電源鍵：按下電源按鍵打開電源，時間四個檔位對應四個LED、溫度四個檔位對應四個LED，按下按鍵時，按順序亮燈。按下溫度/時間按鈕，開始初始化設定動作，溫度1檔或時間1檔，依次遞增，亮起對應的LED。
（3）到達設定時間：蜂鳴器響3聲，電源自動關閉。
（4）選擇時間：按下時間選擇按鈕，蜂鳴器響一聲，檔位1/2/3/4依次循環；1檔30分鐘，2檔1個小時，3擋3個小時，4擋8個小時；剩余時間實時顯示，即每過完1個小時，檔位提示燈依次倒退顯示。
（5）選擇溫度：按下溫度選擇按鈕，蜂鳴器響一聲，檔位1/2/3/4依次循環；（6）智能溫度控制：當時間或溫度的檔位處于3檔/4檔時，工作1小時后，溫度檔位自動倒退為2擋，防止過熱。
（7）自動保護功能：1、發生短路或者斷線情況時，自動停止電源供給，連接時恢復供給電源。2、當傳感器讀取到短時間的短路或斷線，所有LED會閃爍，此時電熱毯不會加熱。

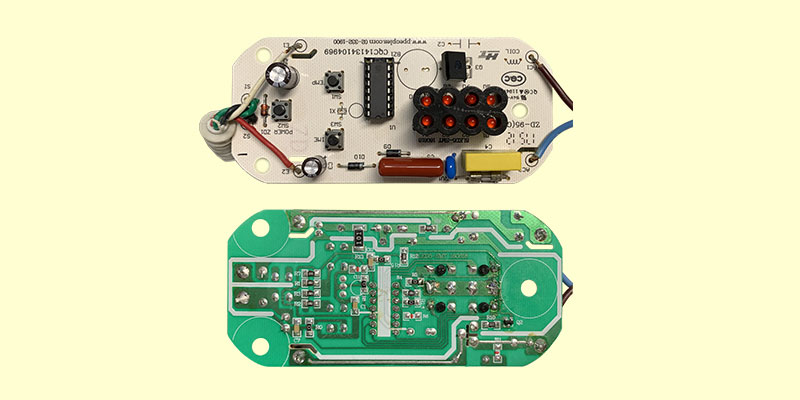

三、寵物電熱毯方案PCBA案例

四、寵物電熱毯方案芯片參數

在本寵物電熱毯方案中，主控芯片采用我司自主研發芯片EN8P1111，該MCU芯片的ROM為2K、RAM為128字節，帶ADC、PWM，封裝方式為：SOT23-6、SOP8、DFN8、MSOP10、SOP14、QFN16、SOP16。

我司推出的寵物電熱毯方案，可提供的服務包括：提供單片機（MCU）、PCB設計、單片機程序開發、技術支持，可按客戶需求定制方案開發。

以上就是英銳恩單片機開發工程師分享的智能溫控寵物電熱毯方案。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
