我們?cè)趩纹瑱C(jī)芯片開發過程中，在畫PCB板時，往往需要將晶振靠近MCU，這是什么原因呢。英銳恩單片機芯片開發工程師介紹，在電子電路設計中，晶振（Crystal Oscillator）重要性不言而喻，它本身充當著時鐘的作用。晶振的原理是通過電激勵產生固定頻率的機械振動，進而生成固定頻率的電信號。這一信號經過電路反饋放大，再次用放大的信號來激勵晶振的機械振動，形成了一個循環。

但是，晶振的輸出能力有限，通常只能輸出毫瓦級別的電能量。在集成電路（IC）內部，通過放大器將這一信號放大數百倍甚至上千倍才能正常使用。

晶振與IC之間的連線長度也是一個重要的考慮因素。單片機芯片開發時，這些過長的連線實際上可以被視為導線，長度過長可能會引入電流，尤其在接收電磁波時會產生干擾，導致電路運行異常。特別是當連線過長時，它們可能充當接收天線的角色，接收到的信號強度超過晶振產生的信號強度，導致IC內的放大電路輸出錯誤信號，使得數字電路無法同步工作。

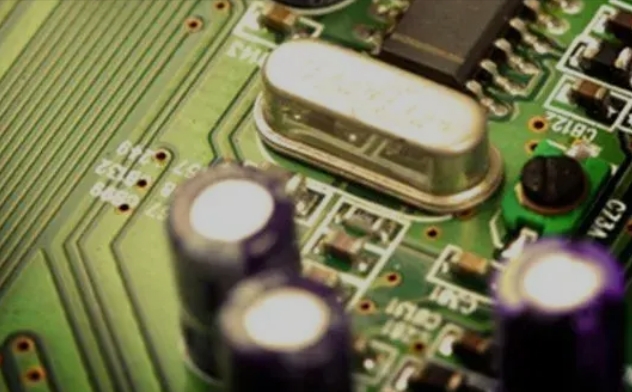

因此，在設計電路板（PCB）時需要注意將晶振盡可能靠近其放大電路（IC引腳），以減少連線長度，避免信號干擾和失真。這樣的設計能夠確保電路正常運行，輸出信號強大且頻率穩定的正弦波，從而保證數字電路的正常同步工作。在電子電路設計中，這些微小但關鍵的細節都對整個系統的性能和穩定性有著重要的影響。

所以，我們?cè)?a href="http://m.wxazq.com" target="_blank">單片機芯片開發畫PCB板的時候，晶振離它的放大電路的芯片引腳越近越好。
