單片機方案開發商深圳英銳恩分享PIC單片機控制的小鴨牌藥膳煲。小鴨BD20－A型PIC單片機控制的多功能微電腦藥膳煲，煎藥或制作膳食時，只要達到定時時間，藥膳煲會發出蜂鳴音提示，并自動轉入60℃保溫狀態。

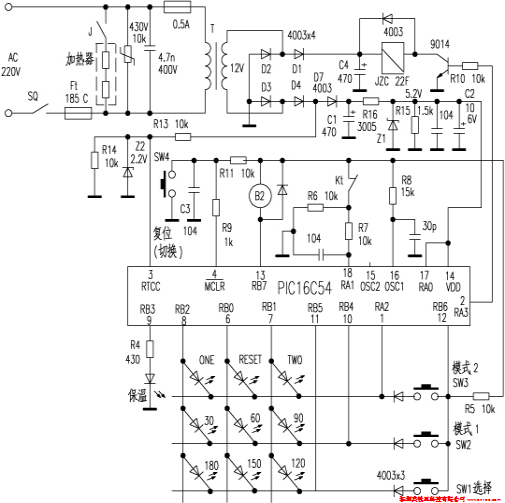

　　測繪的電路工作原理見附圖。
　　當煎杯壓下溫度感測盤，感測盤將行程開關壓合，上電時藥膳煲處于待機狀態，切換指示燈亮。按下選擇鍵一次，設定時間累加30分鐘。若設定時間為150分鐘或180分鐘方式，也可通過模式1或2直接選擇設定。如需重新設定時間，則需先按切換鍵。時間設定完成后約5秒鐘，單片機發出工作指令，2腳輸出高電平，經9014驅動使繼電器吸合，加熱絲回路接通。每30分鐘，時間顯示減少30分鐘。
　　變壓器次級12V交流電壓一路經D4、D2整流、C4濾波得到＋14V左右的直流電壓作為繼電器的吸合工作電壓；另一路經D1、D3整流后供給電腦板。D7為隔離二極管。R13、R14分壓后再經Z2削頂?shù)玫?2V 50Hz脈沖波輸入到單片機的3腳，作為計時脈沖。D7負端經C1濾波后的12V電壓經R16限流、Z1穩壓得到52V的電壓供給單片機及控制電路。因單片機耗電極低，在C2處并上R15以穩定空載電壓。

　溫控開關冷態時閉合，加熱后斷開，此信號由單片機{18}腳輸入，作判斷工作狀態用。9腳(RB3)工作時為低電平，保溫時轉變?yōu)楦唠娖?，?qū)動保溫指示燈亮，同時{13}腳由高電平轉為持續20s的低頻脈沖，驅動蜂鳴器發出工作結束提示。RA口的RA0、RA1、RA2作為輸入口使用，RA3作為繼電器驅動信號輸出。
　　RB0～RB2作指示燈驅動，RB4～RB6及RA2組成鍵位識別。上電時，本機處在待機狀態下，切換指示燈亮。按下模式1、2，或選擇鍵選擇設定時間時，{12}腳在按鍵過程中有不同的電壓值，按下選擇鍵選擇的150或180分鐘，與按下模式1和2選擇的150或180分鐘電壓有區別，在指示上前者僅對應的時間指示發光管點亮，后者對應的模式1或模式2發光管也點亮。
　　由于采用了PIC單片機控制，電路簡單，系統故障率極低。常見故障是干燒引起的損壞，如溫度保險燒斷、行程開關接觸不良等。
